Monitoring van damwanden bij De Rotte – Van Oord casestudie
Rotterdam, Nederland
Projectduur: 2022 – 2024
Rijkswaterstaat, de uitvoeringsorganisatie van het Nederlandse ministerie van Infrastructuur en Waterstaat, ontwikkelt de A16 Rotterdam: een nieuwe verbinding tussen de A16 bij het Terbregseplein en de A13 bij Rotterdam The Hague Airport. Deze 11 kilometer lange rijksweg verbetert de bereikbaarheid en draagt bij aan de leefbaarheid in het noordoosten van Rotterdam, Lansingerland en de omliggende regio.
Tijdens de aanleg van de A16 Rotterdam moest de combinatie De Groene Boog een damwand langs rivier De Rotte monitoren. Basetime’s Locator One werd gekozen om deze monitoringtaak uit te voeren.
Locator one apparaten
metingen per dag
Logtijd in minuten
Controle over uw zettingen en vervormingen.
Om de damwand automatisch te monitoren, werden op verschillende locaties stalen platen geplaatst waarop de Locator One-apparaten zijn gemonteerd. De primaire metingen waren gericht op het horizontale vlak, omdat de damwanden diep in de ondergrond zijn verankerd en minimale zetting werd verwacht. Met een horizontale meetnauwkeurigheid van 2 – 3 mm is de Locator One zeer geschikt voor het monitoren van deze vervormingen.
Continue nauwkeurige monitoring: bewegingen volgen om vervormingen vroegtijdig te detecteren.
Flexibele installatie: geen zichtlijn nodig voor metingen.
Meer veiligheid: continue monitoring vermindert risico’s voor medewerkers en aansprakelijkheid voor opdrachtgevers.
Zodra het systeem boven op de damwand is geïnstalleerd, kan het metingen uitvoeren volgens een vooraf ingesteld schema, tot 24 keer per dag: één meting per uur. Signaal- en grenswaarden, oftewel drempelwaarden, kunnen direct in het systeem worden ingesteld. Zo ondersteunt het systeem actief bij het monitoren van de damwand of bouwkuip. Deze waarschuwingen kunnen ook direct naar uw mobiele apparaat worden verstuurd.
In tegenstelling tot traditionele total station-metingen, waarbij een directe zichtlijn nodig is tussen het instrument en een reflector, is ons systeem niet afhankelijk van visueel contact. Dit vergroot de mogelijkheden voor monitoring in complexe omgevingen aanzienlijk.
Millimeternauwkeurigheid
De geautomatiseerde sensor meet de exacte positie van de damwand met een nauwkeurigheid tot 5 mm in de Z-richting en 3 mm in het X-Y-vlak. De Locator One zorgt voor hoge precisie en betrouwbaarheid, waarbij minimaal 95% van de geplande metingen betrouwbare data oplevert.
Metingen kunnen ook op afstand worden aangepast via een over-the-air update. Zo kan het aantal dagelijkse metingen eenvoudig worden gewijzigd. Deze flexibiliteit maakt het mogelijk om de meetfrequentie af te stemmen op de projectplanning en tijdelijk te verhogen tijdens risicovolle werkzaamheden.
“Basetime begrijpt onze werkzaamheden en de Locator One biedt geautomatiseerde inzichten in damwandmonitoring. Daarnaast denken ze met ons mee over oplossingen, zowel voor de integratie van data met onze eigen systemen als voor kant-en-klare toepassingen.”
Monitoring op afstand

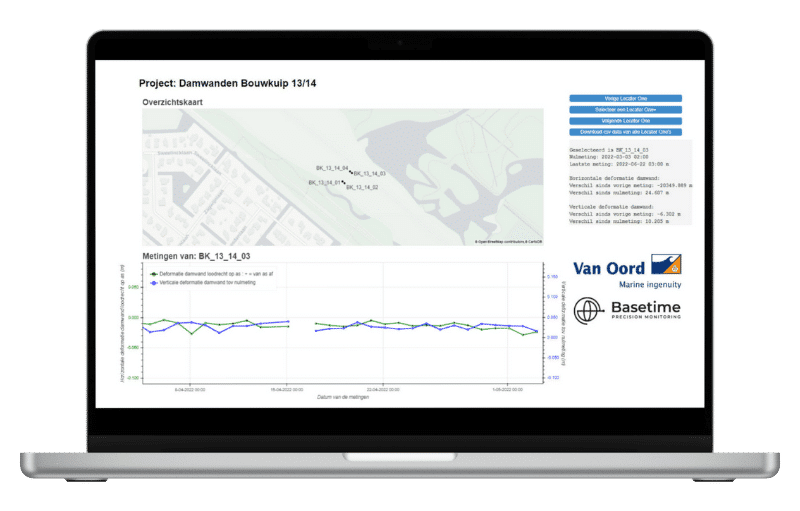

Meetdata wordt automatisch naar de Basetime-cloud verzonden, waar deze wordt verwerkt tot betrouwbare coördinaten en inzichten voor ingenieurs. De data is toegankelijk via een API of kan worden gevisualiseerd in het Basetime-dashboard, zodat ingenieurs deze direct vanaf hun bureau kunnen analyseren.
Door nauwkeurige data te verzamelen op vooraf ingestelde intervallen, kunnen ingenieurs betere voorspellingen doen over verwachte bewegingen en krachten op de damwand. Dit draagt bij aan een veiligere bouwplaats.
Veilig en duurzaam
Naast nauwkeurigheid en controle is veiligheid een belangrijk voordeel van deze innovatieve meetmethode. Traditioneel voeren landmeters deze metingen op locatie uit, maar de Locator One kan deze taak nu overnemen. Hierdoor zijn er minder mensen op de bouwplaats nodig en wordt de veiligheid op locatie vergroot.
Een bijkomend voordeel is duurzaamheid. Minder bezoeken op locatie betekent minder voertuigbewegingen en een lagere CO₂-uitstoot. De Locator One is bovendien uitgerust met een zonnepaneel en supercondensator, waardoor wegwerpbatterijen niet nodig zijn en de milieu-impact gedurende de looptijd van het project verder wordt verminderd.
